Dr HDMI — gestor EDID 1080p e corretor de handshake

Ecrã preto depois do modo de espera? Um projetor que só sincroniza à terceira tentativa? Um PC que reorganiza o ambiente de trabalho sempre que o recetor AV se desliga? Na maioria destes casos, o sinal de vídeo em si está bom. O que corre mal é a curta conversa que os dispositivos HDMI têm antes de surgir imagem: a fonte pergunta o que o ecrã suporta, o ecrã responde com o seu EDID, e um sinal Hot Plug Detect diz à fonte quando voltar a perguntar. Se essa conversa for instável, a imagem também o é.

O Dr HDMI é a resposta original da HDfury a esse problema. Este adaptador compacto fica entre a tua fonte e o resto da cadeia HDMI e assume a conversa. Em vez de reagir a cada recetor, splitter ou ecrã que liga e desliga, a fonte lê um EDID fixo e previsível, escolhido no Dr HDMI. No dia a dia não precisas de software: escolhe um banco com os botões de seta e o dispositivo trata do resto.

Como funciona

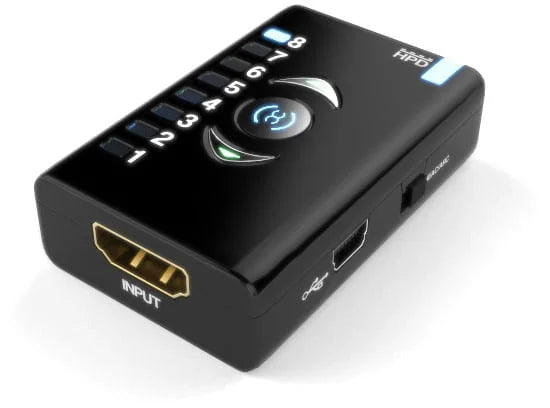

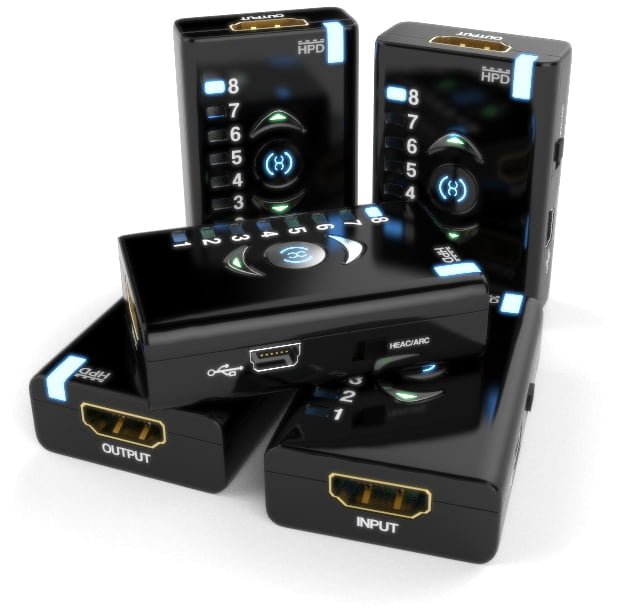

Tem oito bancos EDID integrados. Carrega em ▲ ou ▼, espera cerca de um segundo e o banco escolhido fica ativo. Depois, o Dr HDMI envia um evento Hot Plug Detect de cerca de dois segundos, para que a fonte volte a ler as capacidades e reconfigure a sua saída. O botão central copia o EDID do ecrã ligado para o banco 8 e ativa-o de imediato: ideal quando uma fonte deve continuar a ver exatamente o ecrã com que funciona melhor, mesmo com esse ecrã desligado.

• Banco 1 – capacidades completas, todas as funções 3D ativas
• Banco 2 – capacidades completas sem 3D
• Banco 3 – limitado a 1080i, sem 3D
• Banco 4 – limitado a 720p, sem 3D: o primeiro teste mais seguro quando não há imagem
• Banco 5 – limitado a 480/576p, sem 3D, para equipamento antigo ou exigente
• Bancos 6 e 7 – o teu próprio EDID, programado via Mini-USB com o EDID Utility para Windows (de fábrica igual ao banco 1)
• Banco 8 – uma cópia do EDID do ecrã ligado

Onde o Dr HDMI faz a diferença

• PC e HTPC: a placa gráfica continua a ver o mesmo ecrã, pelo que janelas, resolução e saída de áudio deixam de saltar quando o televisor ou o recetor entram em espera.
• Cinema em casa com recetor AV e projetor: um EDID fixo no início da cadeia facilita o diagnóstico de uma sincronização lenta ou pouco fiável e muitas vezes resolve-a logo.
• Splitters, comutadores e extensores: um perfil comum que todos os ecrãs ligados conseguem gerir, em vez de uma fonte a adivinhar entre EDIDs diferentes.
• Equipamento antigo: limita propositadamente uma fonte a 1080i, 720p ou 480/576p quando um conversor ou ecrã não aguenta mais.
• Integradores de sistemas: um EDID programado no banco 6 ou 7 mantém uma instalação previsível, e a saída da fonte continua ativa mesmo sem ecrã ligado.

Para problemas de handshake persistentes há mais um truque: um pequeno interruptor deslizante HEAC/ARC que desliga ou volta a ligar o pino 14 do HDMI. A equalização de entrada e a compensação de perdas do cabo ajudam em ligações longas. A alimentação vem da própria ligação HDMI; pode juntar-se uma fonte USB quando a fonte de vídeo fornece pouco.

É este o Dr HDMI certo para ti?

Este é o modelo original HDMI 1.4a, feito para cadeias que ficam dentro de 1080p60, 1920×1200 (WUXGA) ou 2K. Dentro desses limites faz exatamente o mesmo trabalho que os irmãos mais recentes, e é o mais pequeno dos três. Não se destina a 4K, HDR, 4K120, VRR ou 8K. Para 4K60 com HDR, Dolby Vision e LLDV até 18 Gbps, o Dr HDMI 4K é mais indicado; jogar em 4K120 com VRR e ALLM, ou em 8K, pede o Dr HDMI 8K baseado em HDMI 2.1. Há uma comparação lado a lado em drhdmi.eu.

Também vale a pena saber: o Dr HDMI gere o EDID e o HPD. Deixa passar o HDCP sem alterações, por isso não consegue pôr um ecrã sem suporte HDCP a funcionar com conteúdo protegido, nem reparar um cabo ou uma porta HDMI com defeito.

Especificações

• HDMI: HDMI 1.4a, entrada e saída HDMI fêmea
• EDID: 8 bancos – 5 predefinições de fábrica, 2 programáveis, 1 cópia do sink; EDID alargado CEA-861, 256 bytes
• Vídeo: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 com Deep Color de 12 bits, x.v.Color
• Áudio: passagem de Dolby TrueHD e DTS-HD Master Audio
• Passagem: HDCP, CEC, Lip Sync
• Sinal: equalização do cabo de entrada, compensação de perdas até 50 m*, +5V transmitido ao longo da cadeia HDMI/DVI-D
• HPD: reposição Hot Plug Detect em cada mudança de banco (cerca de 2 segundos)
• Controlos: ▲ / ▼ escolha do banco, botão central para cópia do EDID do sink, 8 LED de banco, indicador HPD
• Interruptor de compatibilidade: pino 14 do HDMI ligado/desligado para problemas HEAC/ARC
• USB: Mini-USB-B para alimentação, atualizações de firmware e programação de EDID (Windows)
• Alimentação: através da ligação HDMI ou de uma fonte USB
• Emulação: funciona como emulador e repetidor HDMI/DVI-D
• Conformidade: HDCP, FCC, CE
• Dimensões: 60 × 40 × 20 mm, 50 g
• Conteúdo da embalagem: Dr HDMI, cabo USB para Mini-USB (6 ft)

*A distância prática depende da resolução, da qualidade do cabo e da cadeia completa.

Manual, transferências e suporte

Tudo o que precisas para começar e resolver problemas está reunido na base de conhecimento do Dr HDMI, disponível em 15 idiomas:

• Manual do utilizador – ligação, escolha do banco, cópia do EDID do ecrã, esquemas de ligação e lista de verificação
• Resolução de problemas HDMI – sem sinal, modo de espera, AVR, projetor, PC e resolução
• Sem sinal HDMI? – uma ordem de testes fixa para ecrãs pretos
• Transferências – firmware 2.1 com EDID Utility, o EDID Utility autónomo e os controladores USB da Silicon Labs, incluindo Windows 11
• Aplicações – PC/HTPC, cinema em casa, distribuição AV e integração de sistemas
• O EDID explicado, o handshake HDMI explicado e o Hot Plug Detect explicado
• Suporte para 2K, WUXGA e 1080p60 – o que cabe em 225 MHz
• Glossário HDMI – EDID, HPD, HDCP, DDC, CEC e mais, em linguagem simples
